產品介紹：

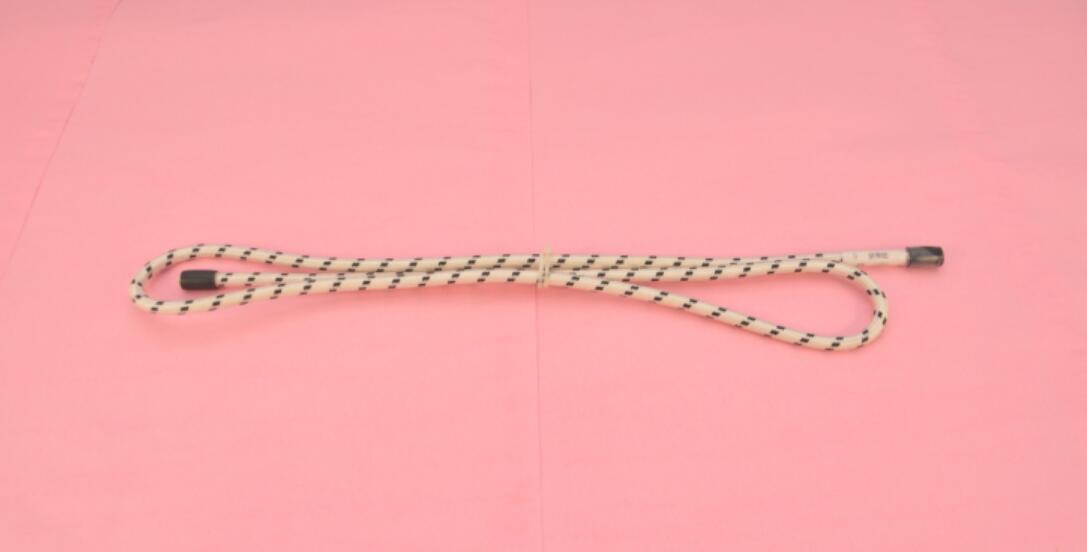

纖維臍帶纜是連接水下儀器裝備與水面測控船的關鍵紐帶，采用非金屬材料對臍帶纜進行加強，大大減小了臍帶纜的體積和重量，提高了水下設備的運動能力、反應速度和機動性等，纖維臍帶纜具有外徑小、質量輕、抗干擾性好的特點，并且經反復彎轉拉伸依舊保持良好的性能。
技術指標：
|
臍帶纜規格項目 |
數值（Specification） |
|
|
導體（Conductor） |
線規格（AWG） |
0.2mm2 |
|
尺寸 |
40/0.08±0.003mm |
|
|
絕緣（Insulation） |
平均厚度（AVG Thick） |
0.25mm |
|
直徑(Diameter) |
1.1±0.05mm |
|
|
填充（Filling） |
材質（Material） |
Vectran® |
|
電纜護套(Cable jaket) |
外徑(Outer Diameter) |
4±0.2mm |
|
加強層(Reinforcement) |
導體直流電阻(Conductor Resistance) |
Vectran® |
|
外被層(Outer Sheath) |
絕緣電阻(Insulation Resistance) |
滌綸（PET） |
|
電氣特種(Electrical) |
導體直流電阻(Conductor Resistance)
|
≤95.0hm/Km 20℃ |
|
絕緣電阻(Insulation Resistance) |
≥12k Ohm/Km 70℃ |
|
|
介電強度(Dielectrical Strenth) |
20kv,AC,5min |
|
|
物理性能
|
破斷強力（Break Strenth） |
1800kgf
|
|
極限載荷（Limit Load） |
1000kgf
|
|

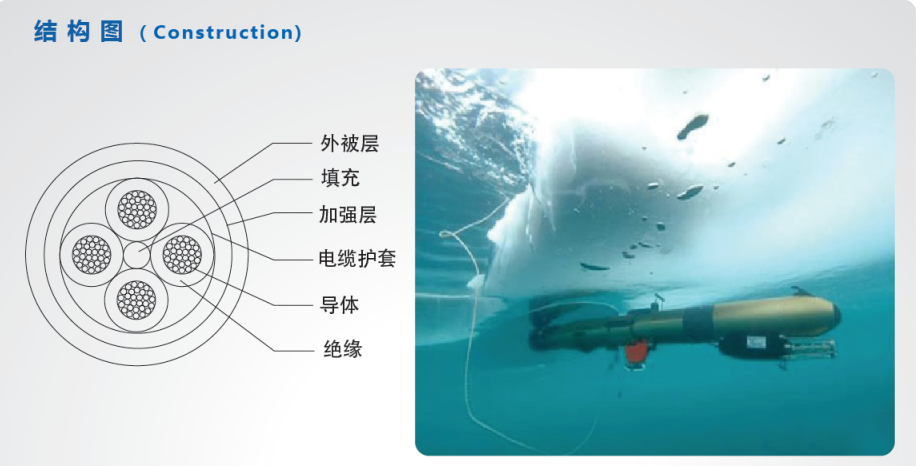

結構圖：
臍帶纜結構包括：外被層、加強層、電纜護套、絕緣、導體、填充。
